Theorie:

Die Rückseite eines Computer bietet oft unterschiedlich Anschlüsse. An diese Anschlüsse können externe Peripheriegeräte und Geräte angeschlossen werden. Einige Anschlüsse sind auch vorne zu finden wie zum Beispiel der USB-Anschluss.
Laptops haben oft weniger Anschluss Möglichkeiten und die Anschlüsse sind an den Seiten zu finden.

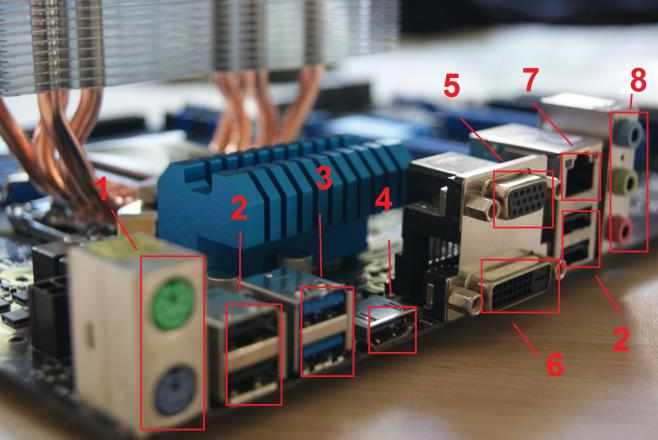

Die Rückseite eines Computer ohne Gehäuse (nur das Motherboard) könnte so ausschauen:


Hier werden kurz die wichtigsten und häufigsten aktuellen Anschlüsse erklärt.

  • (1) - PS/2-Schnittstelle

Früher wurden die Zeigegeräte Maus (grüner Anschluss) und Tastatur (violetter Anschluss) über den PS/2 Anschluss angeschlossen. Fast alle neuen Geräte besitzen keinen PS/2 Anschluss mehr. Wenn sie einen, besitzen dann für Maus und Tastatur zusammen. \(Heutzutage\) werden \(Zeigegeräte\) \(per\) \(USB\) an den Computer angeschlossen.

  • (2) - USB-2.0 Anschluss

USB steht für Universal Serial Bus und ist ein serielles Bussystem. Das Besondere daran ist, dass die Geräte auch während des Betriebes an- und abgeschlossen werden können. Sie werden vom Computer automatisch erkannt (Hot-Plugging). Heutzutage wird unterschieden zwischen \(USB\)-\(2.0\) und \(USB\)-\(3.0\).
USB-2.0 ist oft \(grau\) \(oder\) schwarz und überträgt mit einer max. Geschwindigkeit von \(60\) \(MByte/s\). USB-3.0 Geräte können von USB-2.0 Anschlüssen gelesen werden, aber nur mit der maximalen Geschwindigkeit von USB-2.0.

  • (3) - USB-3.0 Anschluss

Ein USB-3.0 Anschluss funktioniert wie ein USB-2.0 Anschluss. Ein 3.0 Anschluss kann daran erkannt werden, dass er meistens blau ist. Die Übertragungsgeschwindigkeit ist 10 mal so schnell wie die von einen USB-2.0 Anschluss und beträgt 625 MByte/s. Wie bei einem 2.0 Anschluss, können Geräte die einen 2.0 Anschluss besitzen auch an einen USB-3.0 Anschluss betrieben werden.

  • (4) - HDMI Anschluss

HDMI steht für \(H\)igh \(D\)efinition \(M\)ultimedia \(I\)nterface. Alle neuen Anzeigegeräte besitzen einen HDMI Anschluss. Er ist platzsparend und liefert ein digitales Bild- und Tonsignal. Liefert somit wie DVI die beste erreichbare Bildqualität. Auch viele Home Cinema Geräte (z. B. DVD-Player, BluRay Player) besitzen diesen Ausgang.

  • (5) - VGA Anschluss

VGA steht für \(V\)ideo \(G\)raphics \(A\)rray und ist analoger Bildübertragungsstandard. Neue Anzeigegeräte besitzen diesen Anschluss nicht mehr, da er bei einer höheren Auflösung Probleme hat. Heutzutage werden oft die digitalen Anschlüsse DVI, HDMI oder Display Port genutzt.

  • (6) - DVI Anschluss

DVI steht für \(D\)igital \(V\)isual \(I\)nterface. Viele der heutigen Grafikkarten besitzen einen DVI-Ausgang. Er liefert ein digitales Bildsignal und damit die beste erreichbare Bildqualität. Da der Ausgang keinen Ton liefert und mehr Platz, als der HDMI-Ausgang in Anspruch nimmt, werden Grafikkarten heutzutage oft nur mit HDMI-Ausgang ausgestattet. Vor allem Laptops besitzen meist nur noch einen HDMI-Ausgang.

  • (7) - Netzwerkanschluss (RJ45)

Der Netzwerkanschluss wird verwendet, um Computers in einem Netzwerk oder um den PC mit dem Internet zu verbinden.

  • (8) - Soundanschlüsse

In der minimal Ausführung gibt es drei Soundanschlüsse. Blau ist der Audioeingang, wird verwendet um Musik von einem anderen Gerät auf dem Computer zu übertragen. Grün ist der Soundausgang, hier werden die Musikboxen angeschlossen und rot ist der Mikrofoneingang, hier wird das Mikrofon angeschlossen.
